PSpice提供的自动收敛策略
发布时间:2016/3/23 20:58:50 访问次数:1305
为了有助于不熟悉PSpice内部算法的用户解决可能发生的“收敛性问题”,在发EMP8734-28VF05GRR生不收敛的情况下,PSpice提供有下述几种自动收敛策略。每种策略的采用需要设置相应的任选项参数。
(1)网表文件予排序与PREORDER选顼
有些情况下,PSpice发生的收敛性问题与网表文件中元器件排列的顺序有关。如果勾选图7-39中的PREORDER选项,系统将对网表文件中的元器件自动采用预排序的方法,以减少内部矩阵算法中的填充时间,改善收敛性。勾选PREORDER选项可以避免出现这类不收敛的问题。
(2) AutoConvergence功能

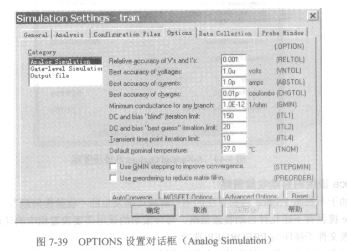

为了改善收敛性,PSpice采用一种放宽参数设置重新进行模拟的策略。调整相关任选项参数设置是通过AutoConvergence对话框完成的。在图7-39中点击AutoConvergence按钮,将出现图7-41所示AutoConvergence Options设置框。
勾选AutoConvergence选项,确认采用自动收敛功能。
勾选Restart选项,则在PSpice模拟仿真不能得到收敛结果时,PSpice软件并不结束运行,而是处于Pause(暂停)状态,再次恢复模拟时系统将采用放宽了的收敛判据,重新进行模拟仿真。
为了有助于不熟悉PSpice内部算法的用户解决可能发生的“收敛性问题”,在发EMP8734-28VF05GRR生不收敛的情况下,PSpice提供有下述几种自动收敛策略。每种策略的采用需要设置相应的任选项参数。
(1)网表文件予排序与PREORDER选顼
有些情况下,PSpice发生的收敛性问题与网表文件中元器件排列的顺序有关。如果勾选图7-39中的PREORDER选项,系统将对网表文件中的元器件自动采用预排序的方法,以减少内部矩阵算法中的填充时间,改善收敛性。勾选PREORDER选项可以避免出现这类不收敛的问题。
(2) AutoConvergence功能
为了改善收敛性,PSpice采用一种放宽参数设置重新进行模拟的策略。调整相关任选项参数设置是通过AutoConvergence对话框完成的。在图7-39中点击AutoConvergence按钮,将出现图7-41所示AutoConvergence Options设置框。
勾选AutoConvergence选项,确认采用自动收敛功能。
勾选Restart选项,则在PSpice模拟仿真不能得到收敛结果时,PSpice软件并不结束运行,而是处于Pause(暂停)状态,再次恢复模拟时系统将采用放宽了的收敛判据,重新进行模拟仿真。
