Log文件中存放的MC分析中间结果数据
发布时间:2016/3/23 20:28:37 访问次数:622
在PSpice AA中,选择EML3406-12VF05GRR执行Edit—Profile Settings命令,在出现的Profile Settings对话框中,MonteCarlo标签页用于设置与MC分析有关的4项参数:Number ofRuns(MC分析中包含的模拟批次数)、Starting Run Number(从第几批开始模拟分析)、Random Seed Value(用于产生随机数的种子数)和Number ofBins(直方图上数据区间数),这些参数含义与PSpice AD进行MC分析中的相同。

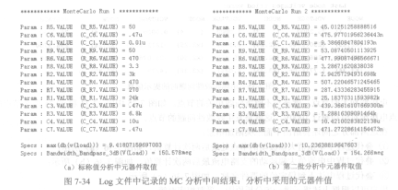

完成MC分析后,可以在Log文件中查看MC分析过程中每次模拟分析相关元器件采用的参数值。图7-34 (a)和(b)分别显示的是射频放大器电路MC分析中第一批分析<即标称值分析)和第二批分析中采用的元器件值。用户还可以根据需要,查阅与MC分析中结果为最大值以及结果为最小值的模拟分析批次中采用的元器件值。这些数据有利于深入分析、理解电路特性的分散性特点。
在PSpice AA中,选择EML3406-12VF05GRR执行Edit—Profile Settings命令,在出现的Profile Settings对话框中,MonteCarlo标签页用于设置与MC分析有关的4项参数:Number ofRuns(MC分析中包含的模拟批次数)、Starting Run Number(从第几批开始模拟分析)、Random Seed Value(用于产生随机数的种子数)和Number ofBins(直方图上数据区间数),这些参数含义与PSpice AD进行MC分析中的相同。
完成MC分析后,可以在Log文件中查看MC分析过程中每次模拟分析相关元器件采用的参数值。图7-34 (a)和(b)分别显示的是射频放大器电路MC分析中第一批分析<即标称值分析)和第二批分析中采用的元器件值。用户还可以根据需要,查阅与MC分析中结果为最大值以及结果为最小值的模拟分析批次中采用的元器件值。这些数据有利于深入分析、理解电路特性的分散性特点。
