Q2N2222晶体管的模型参数描述
发布时间:2016/3/2 21:33:47 访问次数:4617
选中电路中的晶体管Q2N2222符号,再选择执行快捷菜单中的“Edit PSpice Model”子命令,B0520LW-7屏幕上出现类似图4-16所示模型参数编辑框。其中列出了系统提供的Q2N2222模型参数描述,如图4-17所示。图中Q2N2222为模型名称,NPN表示该模型描述的器件是NPN晶体管,由符号+引导的行表示该行为前一行的续行。括号内每个等号左右描述的是双极晶体管各个模型参数的名称及其设置值,其中模型参数Bf对应双极晶体管的正向电流放大系数。每个模型参数的含义可参见参考资料[3]。
(2)如果要为模型参数Bf设置10%的容差,只要将模型参数描述中Bf=255.9一项改为Bf= 255.9 Dev= 10%即可。

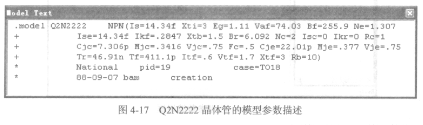

囹4-17 Q2N2222晶体管的模型参数描述
选中电路中的晶体管Q2N2222符号,再选择执行快捷菜单中的“Edit PSpice Model”子命令,B0520LW-7屏幕上出现类似图4-16所示模型参数编辑框。其中列出了系统提供的Q2N2222模型参数描述,如图4-17所示。图中Q2N2222为模型名称,NPN表示该模型描述的器件是NPN晶体管,由符号+引导的行表示该行为前一行的续行。括号内每个等号左右描述的是双极晶体管各个模型参数的名称及其设置值,其中模型参数Bf对应双极晶体管的正向电流放大系数。每个模型参数的含义可参见参考资料[3]。
(2)如果要为模型参数Bf设置10%的容差,只要将模型参数描述中Bf=255.9一项改为Bf= 255.9 Dev= 10%即可。
囹4-17 Q2N2222晶体管的模型参数描述
