光照特性
发布时间:2016/1/25 19:20:32 访问次数:2143
所谓光照特性，是指HD74HC00P光电管（硅光电二极管和硅光电三极管的总称）的光电流与照度之间的关系曲线，图5.21分别示出了硅光电二极管和硅光电三极管的光照特性曲线。从图中看出，硅光电二极管光照特性的线性较好，而硅光电三极管的光电流在弱光照时有弯曲，强光照时又趋向于饱和，只有在某一段光照范围内线性较好，这都是由于硅光电三极管的电流放大倍数在小电流或大电流时都下降而造成的，若采用较大面积的发射区e，能提高弱光照（发射结）时的电流密度，而使起始段线性，有利于弱光探测；反之，则有利于强光时的线性。

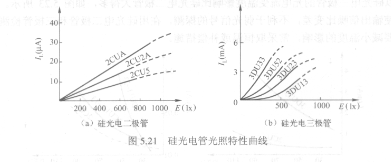

图5.21硅光电管光照特性曲线
所谓光照特性，是指HD74HC00P光电管（硅光电二极管和硅光电三极管的总称）的光电流与照度之间的关系曲线，图5.21分别示出了硅光电二极管和硅光电三极管的光照特性曲线。从图中看出，硅光电二极管光照特性的线性较好，而硅光电三极管的光电流在弱光照时有弯曲，强光照时又趋向于饱和，只有在某一段光照范围内线性较好，这都是由于硅光电三极管的电流放大倍数在小电流或大电流时都下降而造成的，若采用较大面积的发射区e，能提高弱光照（发射结）时的电流密度，而使起始段线性，有利于弱光探测；反之，则有利于强光时的线性。
图5.21硅光电管光照特性曲线
