光电二极管的工作原理

   光电二极管又祢为光敏二极管。光电二极管和普通二极管一样，PG985C4R也是由一个PN结组成的半导体器件，也具有单方向导电特性。光电二极管是一种光电变换器件，它能将接收的光信号转变成电信号输出，其基本特性是在光的照射下吸收光能产生光电流。在电路中它不是作整流元件，而是把光信号转换成电信号的光电传感器件。光电二极管是在二极管施加反向电压，管子中的反向电流会随着光线照射强度的增加而增加，且光线越强，反向电流越大。

   光电二极管是怎样把光信号转换成电信号的呢？普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。

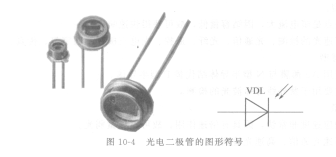

   光电二极管与普通二极管基本相似，但制作工艺不同。光电二极管的文字符号为“VDL”，其实物图和图形符号，如图10-4所示。
