石英晶体振荡电路。在某些S-1111B30PN-NYP-TF要求频率精度和稳定性很高的电子电路中，以上所介绍的LC电路往往不能满足要求，于是就有了石英晶体振荡器。

   由石英晶体组成的正弦波振荡器具有很高的频率精度和稳定性，因此，所有的计时电路，包括电子钟表，几乎都采用石英振荡器作为时间基准。

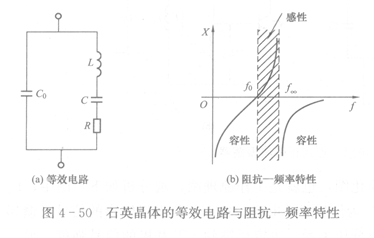

   图4- 50石英晶体的等效电路与阻抗一频率特性

   有关石英晶体元件及其特性的介绍，请参阅本书2.4。图4- 50是石英晶体的等效电路和频率特性，由图4 - 50 (a)等效电路可见，石英晶体相当于一只电感、一只电容和一只电阻串联后，再与一只电容并联而成。

   对这样一只元件的两端加一个频率厂由O～O。的正弦波信号后，它的阻抗特性表现为频率厂由0～^呈现电容性阻抗，由^～^呈现电感性阻抗特性。

   在感性阻抗范围内，电路具有最大增益。石英晶体自身的形状、大小、尺寸决定了它的固有谐振频率。图4 - 50 (b)中，横轴为石英晶体两端所加信号频率厂的变化，竖轴X为石英晶体随所加频率而呈现的阻抗值。

   图4 - 50 (a)中，CO为晶体切片与金属板极构成的静电电容；L与C为压电谐振的等效参数；R为振动时摩擦损耗的等效电阻。
