场效应管放大器也需要一定的偏置电路来确定其工作点，偏置电路的形式很多，归纳LM107H起来主要有如下几种：

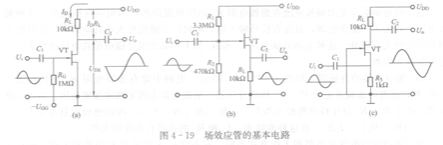

   (1)固定偏置，如图4- 19  (a)所示。栅极偏置电压由负电源UGG经偏置电阻Rc提供，这种方法最简单。由于该电路输入电阻取决于RG，为了提高输入电阻往往选用阻值较大的Rc，这就有可能在环境温度升高时，在栅极漏泄电流流经RG时，产生可观的压降变化，使栅极偏置电压随之改变，引起工作点严重偏离预定设计点，因此这种偏置方法较少采用。

   (2)自偏置，如图4- 19  (c)所示。在源极串入电阻R。，当ID流经R4时，产生压降IDR。，由于栅极接地，相当于源极电位比栅极高了IDR4，即等于给栅极加了偏压UGS一-IDR。。例如，若ID =lmA，R。=lkQ，则IDR4 =1V，即相当于UGS= -1V，在场效应管放大电路中，接在漏极D上的电阻用RD表示，但如果作为负载电阻，也可用RL表示；接在源极S上的电阻用Rs表示，如果作为负载电阻，也可用RL表示；接在栅极G上的电阻用Rc表示，也可用RGS表示，称为栅源电阻。关于这些名称，只要弄清和记住场效应管的电极并注意是哪一种放大电路，还是容易弄清的。根据同样的概念，各电极的电流名称和代号也容易分清，例如：ID、Is和IG。

   这个栅极负电压是由漏极电流在源极电阻R4的压降提供的，因而叫自给偏压。这种偏置方法，省去了一组负电源，且在有信号输入时，栅极压亦随信号大小自动调节，这对放大器的稳定性大有好处。这种电路的缺点是ID和R4的大小必须满足栅极偏置电压的要求，调整时就较为困难。

   (3)带分压器的自偏置，如图4- 19 (b)所示。电路中除有源极电阻RL提供自偏压DRL外，还有外加偏置电阻Ri、R2构成分压器，给栅极加上固定栅极偏置电压。由图可推算出，由于R，、R2分压得到栅极电压Uc;一[R2/(R1+R2)lUDD，因而栅极偏置电压Ucs一

[R2UDD/(R1+R2)l-IDRS。在这种电路中，ID和RL的选择自由度较大些。

   由于场效应管的导电类型相工作方式不同，它不仅有N沟道和P沟道的区别，而且还有增强型和耗尽型的区别，各种类型所需的偏置电压的极性都不相同。
