电路名称：12位二进制串行计数器／分频器集成电路。

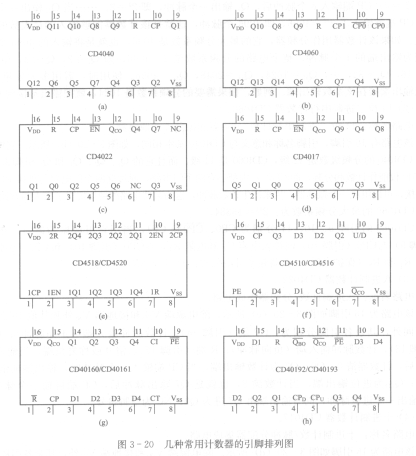

   该电路是二进制的，HA1-5320-5在实用电路中既可用作二进制计数器，也可用作分频器。该集成电路为16引脚双列直插塑料封装结构如图3 - 20 (a)所示。

   电源负极Vss（引脚8）在电路中总是接电源负极或接地，各类集成电路均相同。其余各引脚分别为：时钟脉冲或计数脉冲输入端CP（引脚10）；复位端或称清0端R（引脚11）当加入复位脉冲后，所有计数清0；计数或分频输出端Ql、Q2、…、Q12，随着CP端计数脉冲的不断输入，01～012依次输出计数脉冲。

   该计数器输出端的输出变化：当CP端输入两个计数脉冲后，oi输出一个脉冲，可用21=2，这就是二进制，逢2进1；当CP端输入4个脉冲后，Q2输出一个脉冲，用公式表达为22=4；CP端输入8个脉冲后，Q3输出一个脉冲，即23 =8。……当Q12输出一个脉冲时，CP端就输入了212 =4096，即4096个脉冲，这就是该计数器能够输入的最大数的二进制数。如果该计数器用作分频器，它的最大分频系数是4096，也就是将输入的4096个脉冲分频为输出端的1个脉冲。整个电路的分频系数是2～4096，即Qi =2，Q2 =4，Q3 =8，Q4 =16，Qs =32，…，Qio =1024，Qll一2048，Q1z一4096。使用时，需用乡大分频系数，就把输出端接在该系数输出端。例如，如果需要的分频系数是1024，就把输出端接到oi0。
