电感L3电原理图和结构
发布时间:2015/1/14 17:50:22 访问次数:881
图3.18.1所示电路输入电压范围交流85~132V,输出为35V、130mA,R2020.1620具有单级功率因数校正(PFC)及精确恒流(CC)输出。极高能效,在交流115V输入下效率大于88%。小于300ms,无可见延迟。集成单脉冲空载保护/输出短路保护,带自动恢复功能,大的迟滞自动恢复热关断可同时保护元件和印制电路板。能够满足IEC 2.5kV振铃波、500V差模输入浪涌和EN55015传导EMI要求。内部环境温度高达90℃时无需灌封。
图3.18.1所示电路的变压器Tl结构[42]如图3.18.2所示,磁芯采用EE10/PC40及EE10/PC40配套骨架(EE10,水平,8个引脚,(4/4))。

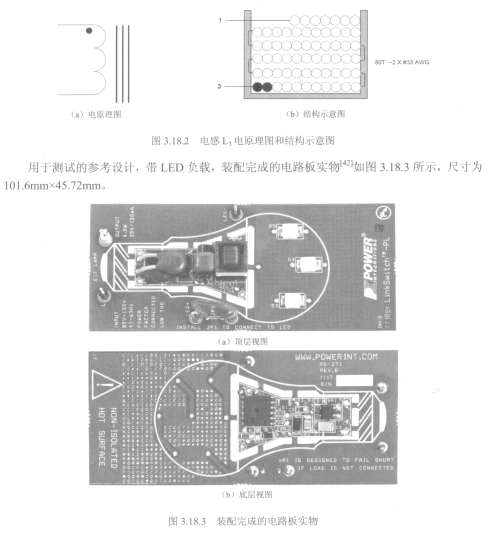

图3.18.2 电感L3电原理图和结构示意图
用于测试的参考设计,带LED负载,装配完成的电路板实物[42]如图3.18.3所示,尺寸为有关图3.18.1所示电路的LED驱动器规格、电路原理图、PCB设计图、物料清单(BOM)、 传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容,可以登录“www.powerint.com”,参考设计范例报告“RDR-271:参考设计报告:使用LinkSwitchTM_PLLNK458KG设计的4.5W功率因数校正LED驱动器(非隔离降压.升压)”。
图3.18.1所示电路输入电压范围交流85~132V,输出为35V、130mA,R2020.1620具有单级功率因数校正(PFC)及精确恒流(CC)输出。极高能效,在交流115V输入下效率大于88%。小于300ms,无可见延迟。集成单脉冲空载保护/输出短路保护,带自动恢复功能,大的迟滞自动恢复热关断可同时保护元件和印制电路板。能够满足IEC 2.5kV振铃波、500V差模输入浪涌和EN55015传导EMI要求。内部环境温度高达90℃时无需灌封。
图3.18.1所示电路的变压器Tl结构[42]如图3.18.2所示,磁芯采用EE10/PC40及EE10/PC40配套骨架(EE10,水平,8个引脚,(4/4))。
图3.18.2 电感L3电原理图和结构示意图
用于测试的参考设计,带LED负载,装配完成的电路板实物[42]如图3.18.3所示,尺寸为有关图3.18.1所示电路的LED驱动器规格、电路原理图、PCB设计图、物料清单(BOM)、 传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容,可以登录“www.powerint.com”,参考设计范例报告“RDR-271:参考设计报告:使用LinkSwitchTM_PLLNK458KG设计的4.5W功率因数校正LED驱动器(非隔离降压.升压)”。
