图3.17.1所示电路输入电压范围交流90～132V，输出为72V、170mA，具有单级AD1835AAS功率因数校正( PFC)及精确恒流(CC)输出，极高能效，在交流120V输入下效率大于88%，怏速启动时间小于250ms，无可见延迟。集成空载保护／硬短路保护，大的迟滞动恢复热关断可同时保护元件和印制电路板。具有可选择的热输出电流折返，可扩展工作温度。能够满足IEC 2.5kV振铃波、500V差模输入浪涌和EN55015传导EMI要求。

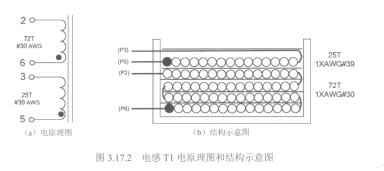

   图3.17.1所示电路的变压器Tl结构[40]如图3.17.2所示，磁芯采用RM5及RM5配套骨架（RM-5; 2/2引脚，垂直）。漆包线采用#30AWG（初级线圈，72T）、#39AWG(偏置线圈，25T)。

   图3.17.2  电感Tl电原理图和结构示意图

   装配完成的电路板实物[40]如图3.17.3所示，尺寸70.7mmx33.7mm，板高20mm。

   有关图3.17.1所示电路的LED驱动器规格、电路原理图、PCB设计图、物料清单(BOM)、传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容，可以登录“WWW.powerint．com”，参考设计范例报告“DER-357：使LYTSwitchTM LYT4313E设计的12W可控硅调光的、高效率(>88%)、带功率因数校正的、降压~升压型LED驱动器”。

   8W BR30可控硅调光LED驱动电路的电路结构与12W BR40可控硅调光LED驱动电路基本相同，使用LYTSwitchrM_4 LYT4312E器件[41]。有关“8W BR30可控硅调光LED驱动电路”的LED驱动器规格、电路原理图、PCB设计图、物料清(BOM)、传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容，可以登录“www.powerint.com”，参考设计范例报告“DER-359:使用LYTSwitchTM-4 LYT4312E设计的8W非隔离降压型、可控硅调光、带功率因数校正的LED驱动器”。
