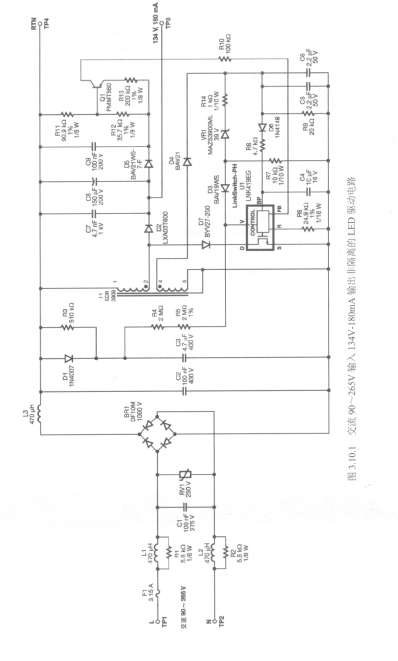

一个非隔离、带功率因数校正的、低THD、高效率LED驱动电路[33]如图3.10.1所示，R6793-17它可以在交流90～265V的输入电压范围内为LED灯串提供134V、180mA的驱动。

   Ul (LinkSwitch-PH LNK419EG)是一款适用于LED驱动器应用的高集成度初级侧芯片控制器。LinkSwitch-PH在一个芯片中集成了725V功率MOSFET和控制器。该控制器包括一个振荡器、PWM（脉宽调制）、6V稳压器、过热保护、频率抖动、逐周期限流、其他保护功能以及一个用于输出CC（恒流）控制的充电控制器。

   Ul( LinkSwitch-PH LNK419EG)也可提供一系列其他复杂的保护功能，包括在控制环路开环、短路和输出短路条件下自动重启动。精确的迟滞热关断可确保PCB温度在所有条件。卜均处于安全范围内。

   电容Cl和C2、差模扼流圈Ll和L2以及L3用于实现EMI滤波，它们均采用合适的大小来维持高功率因数。电阻Rl和R2用于抑制（降诋）Ll和L2的Q，避免在EMI频谱中出现谐波峰值。

   采用浮动输出的降压一升压电源电路由Ul（电源开关+控制）、输出二极管D2、输出电容C7和C8以及输出电感Tl构成。电感Tl在反激式拓扑结构中配置二个绕组，用来向Ul提供偏置电源。二极管D7用来防止输入电压在接近过零点时Ul的漏，源极出现负电压。

二极管Dl和C3检测峰值交流线电压。C3以及R4和R5上的电压可设置馈入电压监测(V)引脚的输入电流。Ul使用该电流来控制输入欠压(UV)、过压(OV)和前馈电流，前馈电流与反馈(FB)引脚电流共同为LED负载提供恒流。
