一个使用LNK409EG设计的25W降压一升压LED驱动器电删71如图1.2.9所示，电路是ADS8343EB一款非隔离、带功率因数校正、低THD、高效率LED驱动器电路，它可以在交流180～265V的输入电压范围内为LED灯串提供72V、350mA的驱动。

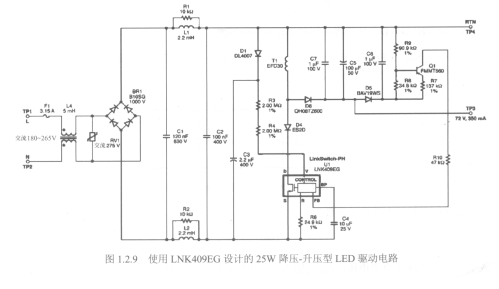

   图1.2.9使用LNK409EG设计的25W降压．升压型LED驱动电路

   在图1.2.9所示电路中，Ul (LinkSwitch-PH LNK409EG)在一个芯片中集成了725V功率MOSFET和控制器。该控制器包括一个振荡器、PWM（脉宽调制）、6V稳压器、旁路(BP)引脚设定功能、过热保护、频率抖动、逐周期限流、前沿消隐以及一个用于输出CC（恒流）控制的充电控制器。LinkSwitch-PH还可提供一系列复杂的保护功能，包括控制环路开环／短路和输出短路条件下自动重启动。精确的迟滞热关断可确保PCB平均温度在所有条件下均处于安全范围内。

   电容Cl和C2、差模扼流圈Ll和L2以及CMC L3用于实现EMI滤波，同时维持高功率因数。该输入滤波器网络与LinkSwitch-PH的频率调制特性相结合，可使设计轻松满足ClassB干扰限值。电阻Rl和R2用于抑制Ll和L2的Q值以降低EMI。

   采用浮动输出连接的降压，升压型驱动电路由Ul（电源开关+控制）、输出二极管D6、输出电容C5及输出电感L3构成。二极管D4用来防止输入电压在接近过零点时Ul的漏，源极出现负电压。二极管Dl和C3检测峰值交流线电压。C3以及R3和R4上的电压可设置馈

入电压监测(V)引脚的输入电流。Ul伎用该电流来控制输入欠压(UV)、过压(OV)和前馈电流，前馈电流与FB（反馈）引脚电流共同为LED负载提供恒流。
