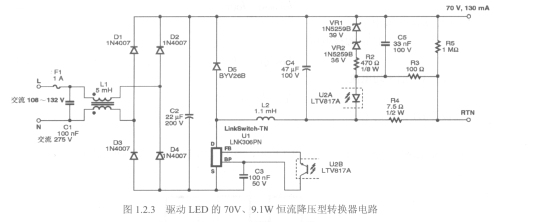

一个驱动LED的70V、9.1W恒流降压型转换器电路[习如图1.2.3所示， ADS8332IBRGET这个非隔离降压型转换器采用LinkSwitch-TN产品系列的LNK306PN (Ul)设计而成。选择LNK306PN是因为其具有最小的电流限流点(450mA)，能确保330mA的输出电流。

   二极管整流桥D1～D4对交流输入进行整流，电容Cl和C2进行滤波。Ll和Fl（Fl可以是一个低阻值的可熔断电阻）衰减传导EMI。万一发生故障，Fl将起到保险丝作用。

   Ul (LNK306PN)内部的MOSFET、二极管D5、电感L2和电容C4构成了降压型转换器。Ul (LNK306PN)内部的控制器通过使能和关断MOSFET开关周期来稳定输出电流。

   工作时，光电耦合器U2A、VR1、VR2、R2和C5检测输出电压。C5两端的电压通过R3和R5分压，通过R4与光电耦合器U2A和U2B控制Ul的FB引脚端电流。FB引脚端的电压在49ptA电流时被指定为1.63V，因此可以作为一个参考（基准）使用。只要进入FB脚

的电流超过49UA，MOSFET开关操作就被关断。控制器通过调整使能和关断周期的比例来便输出电流稳定在330mA。

   图1.2.3所示电路，其恒定电流输出非常适合驱动LED，高输出电压支持一个LED灯串，这样无需考虑在LED灯之间分配电流，能够在负载断开、过载、短路和过热情况下提供保护，在整个工作电压范围内的效率都大于90%，采用简单的单电感设计，无需变压器，能够满足EN55022B的传导EMI限制，EMI裕量大于lOdBUV。

   在图1.2.3所示电路中，二极管D5需要选用超快恢复型二极管，反向恢复时间(tIT)为50ns或更小，也可以使用速度较慢的二极管（例如UF4005，0=75ns），但在导通时这会造成更高的反向恢复电流尖峰并降低效率。

   电路使用光耦器来获得反馈，因此可以在直流电源线的低压端放置Ul。由于源极与Ul的散热片相连，这样也会降低EMI。

   如果该电路能始终通过所连负载进行工作，则可以移除齐纳二极管VR1和VR2。

   需要选择LED灯串，以使电压控制在50—70V。
