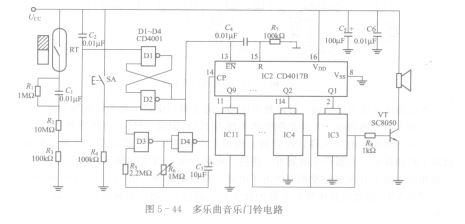

本例音乐门铃由多只音乐片电路组成，AOD464当来客按动门铃按钮后，可以听到不断变换的多种音乐演奏声，这种多变的音乐门铃，一方面可以缓解来客等待的焦急；同时使主人有足够的时间来间断正在进行的工作为客人开门。电路组成如图5 - 44所示。

  本电路由门铃触发电路、多乐曲自动转换电路和多只音乐片组成。

   门铃触发电路由四一二输入端或非门CD4001组成，用其中的两个门Dl、D2组成双稳态触发器。在电路接通电源后，由C2、R。产生的复位脉冲使双稳态触发器复位，Dl输出低电平，D2输出高电平。这一高电平被加至键控振荡器的控制端，振荡器不起振。当有人按下门铃按钮SA后，双稳态触发器翻转，D2输出低电平。这一低电平加至振荡器的控制端使其开始振荡。
