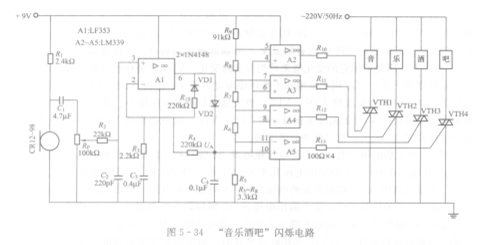

数显式定时器具有显示明确清晰的特点。它是将表示时间的数字信号通过数码器译码后，GP1S44S1J00F用数码显示管显示出来。本例要介绍的是一位数码显示的数显式定时器，它的显示单位比较器根据输入信号强度的不同，分别输出低电平，通过VTH1～VTH4将“音”“乐”“酒”“吧”四字随机熄灭，然后又自动点亮，形成闪烁状态。

   当没有音乐信号或音频放大信号低于第一门限电压0. 3V时，所有四只比较器的输出均为高电平。经Rio～R13四路输出分别加至双向晶闸管VTH1～VTH4的控制端，致使VTH导通，电源开启，“音乐酒吧”四个字样的霓虹灯均显示发光。

   当音频放大信号电平0. 3V<UA<0. 6V时，第一门限比较器A5的输出为低电平，VTH4截止，“吧”字不显示：其他三只比较器的输出均为高电平，VTH1～VTH3导通，“音、乐、酒”三字样显示。

   当音频放大信号电平在0. 6V<UA<0. 9V时，A4、A5两只比较器输出低电平，另外两只比较器输出为高电平。结果，“音、乐”两字样显示，而“酒、吧”两字样不显示。

   当0. 9V<UA<1. 2V时，A3～A5输出低电平，只有A2输出为高电平。所以，“乐、酒、吧”三字不显示，仅“音”字显示发光。

   当UA>1. 2V时，所有四个字样均暂停显示，此时音乐处于最强音。当音乐逐渐变缓时，音频放大信号电平由高变低，比较器依次重新输出离电平信号，熄火的霓虹灯又重新点亮。

   由此看到，随着音乐信号的循环起伏，“音、乐、酒、吧”四个字样的霓虹灯定会不断闪烁。平和、轻柔的音乐使字样“轻歌曼舞”，奔放、欢快的音乐使字样“欢腾跳跃”，给人一种美的享受。

   四个比较器由一只四运算放大器LM339或LM324构成。音频放大器选用LF353。双向晶闸管元件VTH的功率值根据霓虹灯的功率而定。通过调整R值来控制音乐信号对霓虹灯熄灭、点亮的灵敏度。霓虹灯的显示字样可以根据用户的具体需要来确定。
