集成运放的内部结构
发布时间:2014/12/29 17:56:00 访问次数:856

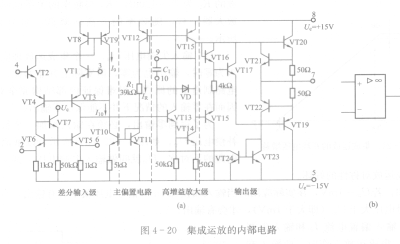

集成运放是一种高增益、 AM29LV320DB-120EI高输入阻抗的直接耦合放大器,通常由输入级、中间放大级和输出级等三个基本部分构成。其典型电路如图4- 20 (a)所示。
集成运放的输入级几乎都是采用恒流源的差动放大器,它有两个榆入端:一个叫同相输入端,以“+”号表示;另一个叫反相输入端,以“一”号表示,如图4 - 20 (b)所示。
如果信号从同相端输入,在输出端可得到与输入端极性相同的信号。信号若从反相端输入,在输出端得到的是与输入信号极性相反的反相信号。在使用时可根据需要将信号从两个输入端中的任一端单端输入,也可同时从两个输入端输入,这种输入方式称作差动输入。
集成运放中间级的主要作用是作信号的放大,同时还担负着直流电平位移的作用,使运算放大器在输入信号为零时,输出电平亦为零。由于在集成运放中,放大级之间都采用直接耦合方式,而在直接耦合放大器中,后级的基极输入直流电平就是前级集电极输出的直流电平。
由于NPN管的集电极电压总比基极电压高,经过逐级递增后,其结果就会使输出直流电平不断升高,这就不能满足在零输入时对应的零电平输出的要求。为解决这一问题,通常总是采用在中间级间插入PNP管来实现直流电平的位移。
运算放大器的输出级一般是由NPN管和PNP管组成互补推挽电路,以减小输出信号失真并提高负载能力。
运算放大器的符号如图4- 20 (b)所示,“一”号表示反相输入端,“+”号表示同相输入端,三角形顶端是输出端。集成运放还有正、负电源供电端、外接补偿电路端、调零端等。不同的运放,引出端编号也不同,使用时应查对产品说明书。
集成运放是一种高增益、 AM29LV320DB-120EI高输入阻抗的直接耦合放大器,通常由输入级、中间放大级和输出级等三个基本部分构成。其典型电路如图4- 20 (a)所示。
集成运放的输入级几乎都是采用恒流源的差动放大器,它有两个榆入端:一个叫同相输入端,以“+”号表示;另一个叫反相输入端,以“一”号表示,如图4 - 20 (b)所示。
如果信号从同相端输入,在输出端可得到与输入端极性相同的信号。信号若从反相端输入,在输出端得到的是与输入信号极性相反的反相信号。在使用时可根据需要将信号从两个输入端中的任一端单端输入,也可同时从两个输入端输入,这种输入方式称作差动输入。
集成运放中间级的主要作用是作信号的放大,同时还担负着直流电平位移的作用,使运算放大器在输入信号为零时,输出电平亦为零。由于在集成运放中,放大级之间都采用直接耦合方式,而在直接耦合放大器中,后级的基极输入直流电平就是前级集电极输出的直流电平。
由于NPN管的集电极电压总比基极电压高,经过逐级递增后,其结果就会使输出直流电平不断升高,这就不能满足在零输入时对应的零电平输出的要求。为解决这一问题,通常总是采用在中间级间插入PNP管来实现直流电平的位移。
运算放大器的输出级一般是由NPN管和PNP管组成互补推挽电路,以减小输出信号失真并提高负载能力。
运算放大器的符号如图4- 20 (b)所示,“一”号表示反相输入端,“+”号表示同相输入端,三角形顶端是输出端。集成运放还有正、负电源供电端、外接补偿电路端、调零端等。不同的运放,引出端编号也不同,使用时应查对产品说明书。
