红、绿、黄单色发光二极管早已为我们熟悉，而用一只发光二极管就能发出三种颜色的三色变色发光二极管则是我们较陌生的。这种变色发光二极管已开始用于家用电器、电子玩具、仪器设备甚至计算机和自动控制装置。AMS1117-5.0这种变色发光二极管的最重要的用途就是用作工作状态指示或发出各种警告信号。

   变色发光二极管的构造。如果从基本结构上看，变色发光二极管和单色发光二极管一样，都是用磷化镓或磷砷化镓制成的管芯封装而成。但它的特别之处是在一只管壳中封装了两个能发出不同颜色的管芯，因而就使一只管子中能够分别发出两种或两种以上颜色的光。

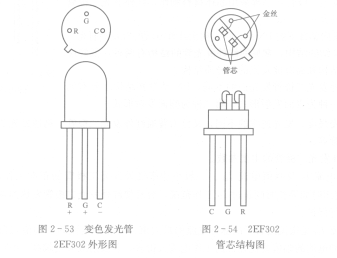

   这种三色变色发光二板管（型号为2EF302）的外形如图2- 53所示。它是在一只B-l型金属管座上，装上两只发光二极管管芯，用金丝球焊法与外引线管腿连接，再用环氧树脂包封而成。三条管腿中一条为两个管芯的公共负极(C)，其他两个管腿分别为红光(R)和绿光(G)管芯的正极，2EF302管芯结构图如图2- 54所示。

   当在R与C之间加2V左右的电压使之约通过3～lOmA的电流时，管子发出红光；同样，当在G与C之间加2V电压和同样电流时，管子发出绿光；当R与C、G与C之间都通电时，即发出红光与绿光的混合光，亦即橙色光。

   当红光管芯通过较大电流(如lOmA)而绿光管芯不通电时，然后逐渐减小红光管芯电流而同时加大绿光管芯电流，则管子发光颜色会连续地从红光经过一系列中间混合光向绿光转变；反之亦然，这即所谓变色发光的含义。
