图6-5中，万用表XMM4显示的数值为214.971V，这个数值就是图6-3中加在电容Cl两端的电压；XMM2显示的数值是14.839mA，这个数值是流过滤波电容C2的电流；XMM1显示的数值是13.989V，H2808S16W表示负载两端获得的直流电压；XMM3显示的数值是27.866mA，表示负载上流过的直流电流。

   电容Cl的容量为0.47LiF，是一个恒定的常数，图6-3中输入信号频率为50Hz，所以根据式(2.5-8)可计算出电容的阻抗大小约为677592，因此根据XMM4显示的数值214.971V可计算出流过电容Cl的电流大约为31mA，与图6-5中XMM3显示的数值很接近。

   如果输入信号的220V电压都加在了电容Cl两端，则流过电容的最大电流约为32mA左右，也就是说图6-3的电路能给负载提供的最大电流为32mA。因此电容降压实际上是利用容抗限流。

   对于图6-3所示的电路，由于整流管的导通电阻只有几欧，如果能够保证限流电阻Rl及负载电阻RL远小于Cl容抗的大小的话，则Cl两端电压与电源电压Vl近似相等，即在限流电阻Rl及负载电阻RL远小于Cl容抗的大小的前提下，Cl确定以后，输出电流的变化幅度将根小。事实上，只要保证负载上电压远远小于输入电压就可以近似认为输出电流是

恒定的。

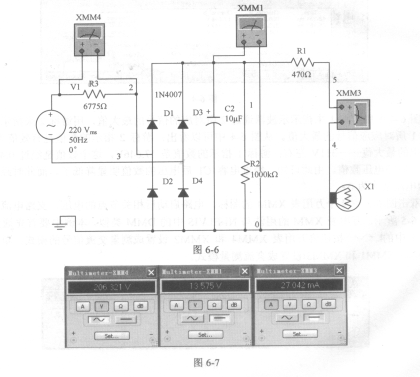

   图6-3中降压电容Cl的阻抗为6775Q，如果将Cl替换为阻抗为6775Q的电阻R3的话，将得到图6-6所示的电路，除了电阻R3外图6-6与图6-3完全一致。启动电路后万用表XMM的读数如图6-7所示。
