转换电路设计
发布时间:2014/7/22 20:37:29 访问次数:599

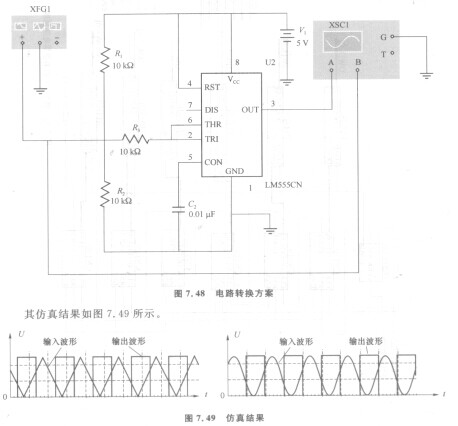

由于CPLD器件只能接收TTL电平脉冲信号,HEF4538BT因此必须将被测的正负对称的波形转变为TTL电平脉冲信号,如图7.48所示为一个转换方案图。其仿真结果如图7. 49所示。
图7. 48电路转换方案
制作步骤
①先进行总体方案设计。
②可编程逻辑器件功能设计。
③外围电路设计、选择好器件。
④绘制电路总原理图。
⑤绘制印制电路板图、制作印制电路板。
⑥安装、焊接、调试。
⑦综合测试、组装。
方法步骤和作品1-样。
综合测试
①将输入端接上被测试信号,同时接示波器(用示波器测量频率)。
②通电,数码即显示被测信号的频率。
③改变波形、调节频率和幅度,应该是显示的频率和发出的频率一致,改变波形和幅(一定范围内变化),不会改变显示的频率。
由于CPLD器件只能接收TTL电平脉冲信号,HEF4538BT因此必须将被测的正负对称的波形转变为TTL电平脉冲信号,如图7.48所示为一个转换方案图。其仿真结果如图7. 49所示。
图7. 48电路转换方案
制作步骤
①先进行总体方案设计。
②可编程逻辑器件功能设计。
③外围电路设计、选择好器件。
④绘制电路总原理图。
⑤绘制印制电路板图、制作印制电路板。
⑥安装、焊接、调试。
⑦综合测试、组装。
方法步骤和作品1-样。
综合测试
①将输入端接上被测试信号,同时接示波器(用示波器测量频率)。
②通电,数码即显示被测信号的频率。
③改变波形、调节频率和幅度,应该是显示的频率和发出的频率一致,改变波形和幅(一定范围内变化),不会改变显示的频率。
