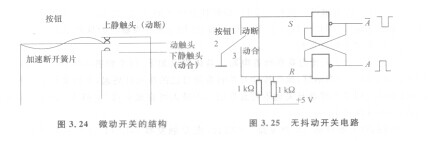

本实验需使用微动开关，SE5534ANG其结构如图3. 24所示，由一个动触头和两个静触头（其中一个是动合触头，另一个是动断触头）组成，平时（手不按压按键时），动触头与动合触头接通，而与动断触头断开；当用手将按键按下后，动触头变成与动合触头断开，而与动断触头接通；而当把手放开后，又回到“平时”状态。

   在按压按键时，由于机械开关的接触抖动，往往在几十微妙内电赝会出现多次抖动，可在机械开关与被驱动电路间接入一个基本RS触发器，如图3.25所示。

    如图3. 25所示的状态为S=O，R=l，可得出A-l，A-O。当按压按键时，S-l，R-O，可得出A-O，A=l，改变了输出信号A的状态。若由于机械开关的接触抖动，则R的状态会在O和1之间变化多次，若R=l，由于A=O，因此下面一个门电路输出仍然是“有低出

高”，不会影响输出的状态。同理，当松开按键时，S端出现的接触抖动亦不会影响输出的状态。因此，如图3. 25所示的电路，开关每按下一次，A点的输出信号仅发生一次变化。
