生产现场的监测子系统是整个水泥生产节能减排监测网络的基础，这个子系统要采集水泥生产线上的各种工艺参数， NCP1400ASN33T1在现场进行初步分析和显示，并把数据传输到中控室。

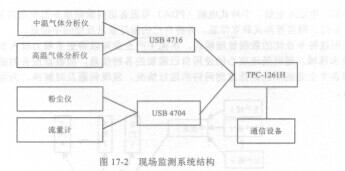

   水泥生产现场处于高温、粉尘、潮湿的环境。并且无人长期值守，因此要求现场设备具备坚固、密封和可靠的性能。根据这些要求，现场监测系统大部分采用了研华公司的TPC-1261H平板电脑。该设备尺寸只有311×237×58 mm (W×H×D)，集成12’触摸屏，没有风扇，采用CF卡做硬盘，具有串口、网口、USB口，可以流畅地运行Windows XP操作系统。根据项目工期要求，预算和信号通道数量，采用了2块研华公司的USB模块做A/D转换，其中USB 4716为差分8通道、16位；USB 4704为差分4通道、14位。现场监测系统的结构如图17-2所示。

   中温气体分析仪采集氧气、一氧化碳、二氧化碳、二氧化硫、一氧化氮5种气体；高温气体分析仪采集氧气、一氧化碳、一氧化氮3种气体：流量计除了流量信号外，还有压力和温度补偿信号。所有信号都是4～20mA电流输出；用标准电阻转换后接入USB数据采集模块。
