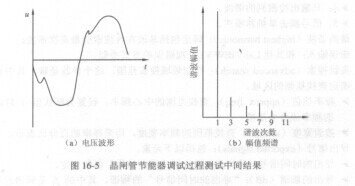

应用上述系统对晶闸管节能器产品开发时的参数调试过程进行测试，得到图16-5所示的电压波形与频谱图。

   从图中可以看出，此装置含有很高的谐波成分，NCN6001DT它的电流流经电网时会造成电网电压波形失真，这样的产品当然不能进入市场。通过改变晶闸管导通角，得到图16-6所示的一组参数，谐波有明显改善。

   图16-6晶闸管节能器改进后测试结果

   在对谐波精确测量的基础上，通过反复调整产品的参数，最终取得了满意的控制效果，并且已经在测量结果的基础上成功开发出先进实用的电力电子产品。虚拟仪器技术给谐波测量的面貌带来极大的改观，用虚拟仪器技术构建谐波测量仪器与传统的测量仪器相比优势，主要体现在：

   (1)大幅度地缩减了开发周期、提高了开发质量。

   (2)能够立即显示测量结果，自动生成综合测试报告。

   (3)极大地提高了测试效率，降低了测试成本。
