根据机油泵出厂试验台QMV71CD1测试系统的功能要求确定软件结构如图10-9所示。

   图10-9机油泵出厂试验台测试系统软件结构

   用户登录模块可以保证未经授权的用户不能修改系统参数。

   爹数设置模块主要是设置系统硬件参数和测试工艺参数，所有参数保存在参数表文件中。

   手动调整模块在正式测试开始前检查系统所有硬件工作是否正常，并预先调整某些工艺参数。

   数据管理包括测试数据的数据库存储和回放、产品合格证打印、产品质量分析、生产日报表打印等功能。

    全部测试完成后测试系统进行产品评定。评定标准是用户进行参数设置时输入的合格标准参数。全部测试参数在合格标准范围内才评定产品合格。

   各个软件模块之间的数据接口采用连线、文件和队列的形式。

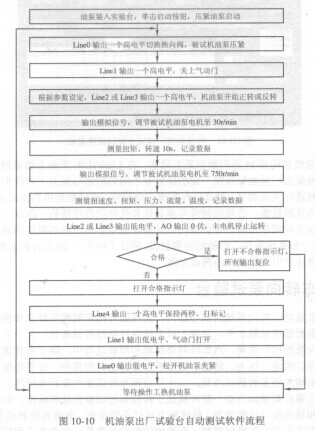

   自动测试模块是机油泵出厂试验台测试系统的核心部件，根据机油泵出厂试验自动测试的工艺要求，确定自动测试的软件流程如图10-10所示。
