内部信号接地应适合电路的类型和工作的频率。L6205D各组件之间信号接地的参考点可能是单点、多点或混合，无论哪种都要适合所涉及的信号特性。如果是单点，信号接地参考点通常由已有的NEC要求的设备接地线提供。如果是多点，信号地可由电缆屏蔽层（最差）、辅助的接地线或宽金属带（较好），或用一个导线网格或完整的金属面（最好）提供。对于非敏感电子设备在一良好环境中的情况，信号接地用电缆屏蔽层或辅助接地线通常是可以接受的。对于敏感电子设备在恶劣的环境中时，宽金属带、网格或接地面应被认真考虑。

   迄今为止，在分离的单元之间，在最宽的频率范围内，获得低阻抗信号接地连接的最好方法是将它们用一个完整的金属接地面相互连接起来，如图3-26所示。接地面的阻抗比任何单导线的阻抗小3～4个数量级。这成为一个实际的多点接地系统，通常被称为ZSRP。第二个最好的方法是用接地网格。网格可看成有许多洞的面。只要在芙注的最高频率处洞比波长的二十分之一要小《A/20)，网格将很接近于面的性能，而且往往更容易实现。

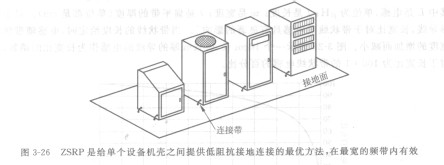

图3-26  ZSRP是给单个设备机壳之间提供低阻抗接地连接的最优方法，在最宽的频带内有效
