防止磁场对接收器影响最好的办法是减少接收器回路的面积。关注的面积是接收器电路中电流流过所包围的总面积。2SA1215一个重要的考虑是电流返回到源的路径。通常，电流返回的路径不是设计师预期的路径，因此，回路的面积发生变化。如果一个导体周围放置非磁性屏蔽层导致电流返回路径包围一个较小的区域，那么对磁场的一些防护就由屏蔽层提供。然而，这种防护是由回路面积的减少引起的而不是由屏蔽层的任何磁屏蔽性能引起的。

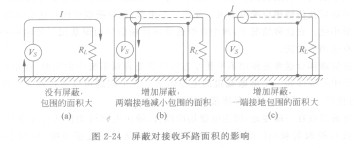

    图2-24说明了屏蔽层对电路回路面积的影响。在图2-24(a)中，源VS与负载RL通过一根单导线相连接，使用一个接地返回通路。电流所包围的面积是导体和接地面之间的矩形。

    在图2-24(b)中，屏蔽层放置在导体周围，并且两端接地。如果电流通过屏蔽层而不是接地面返回，那么环路面积减少，并且在一定程度上提供磁防护。如果频率是屏蔽层截止频率的5倍以上，电流将通过屏蔽层流回，如前所述。在图2-24(c)中，屏蔽层放置在导体周围，并且只有一端接地。不改变环路面积，因此没有提供磁防护。

   图2-24屏蔽对接收环路面积的影响

   在低于屏蔽层截止频率，图2-24(b)的配置无法防护磁场，因为大部分电流通过接地面而不是通过屏蔽层返回。在低频时，该电路还有如下两个问题：①由于屏蔽层是电路导体之一，里面的任何噪声电流都会在屏蔽层里产生一个IR压降，作为噪声电压出现在电路中；②如果屏蔽层的两端之间有地电位差，那么它在电路中就是噪声电压。
