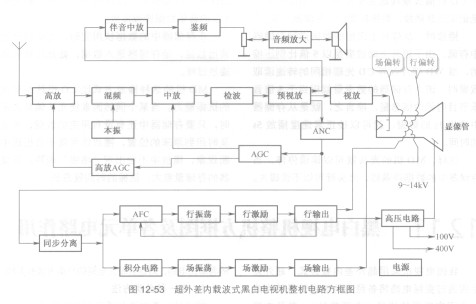

图12-53所示是我国采用的超外INA02184TR1差内载波式黑白电视机整机电路方框图。图中给出了黑白电视机的各单元电路，对这些单元电路的分类方法有多种。

   1．第一种分类方法

   按这种分类方法分成下列3个部分。

   (1)图像和伴音信号系统。它包括放大和处理图像信号、伴音信号的所有单元电路，即高放、混频、本振（本机振荡器）、中放（图像和第一伴音中频信号的中放）、检波、预祝放、AGC和高放AGC、视放、伴音中放、鉴频和音频放大等电路。

    (2)同步稳定和扫描系统。它包括ANC、同步分离级、AFC、行振荡、行激励、行输出、高压电路、积分电路、场振荡、场激励和场输出电路。

   (3)电源电路。

   另外，显像管附属电路中的一部分电路归入图像信号系统，另一些则归入扫描系统。这种分法中，图像和伴音信号系统又称通道部分，同步稳定和扫描系统又称扫描部分。

   2．第二种分类方法

   这种分类方法中，扫描和电源部分不变，只对通道部分再划分细一些。由于高放、混频、本振、中放、检波、预视放、AGC和高放AGC是图像信号和伴音信号的共用电路，所以将这些电路称为公共通道。将伴音中放、鉴频和音频放大电路称为伴音通道，将视放级称为视频电路。

    3．第三种分类方法

   这种方法与第二种类似，只对通道部分再划分，分成图像通道和伴音通道。其中，图像通道是从高放级到视频放大级，伴音通道是从高放级到音频放大电路。另外，有的情况下将高压电路划分到电源电路中，称为高压电源电路。
