可调定时自动开关电路详解

发布时间:2014/3/24 20:49:12 访问次数:830

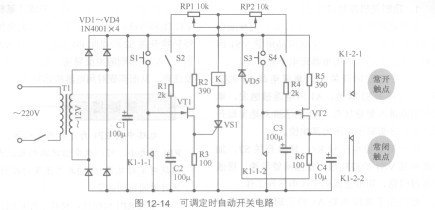

   图12-14所示是可调定时自动开关电路,这一电路能够实现周期性的定时开/关机。NJM2068DD整个电路由电源、定时开、定时关和执行电路构成。

   1.电源电路分析

   电源电路由电源变压器Tl、整流二极管VD1~VD4和滤波电容Cl构成。



   市电220V交流电压经Tl降压后,再由整流二极管VD1~VD4组成的桥式整流电路整流,由滤波电容Cl滤波后,在Cl上得到直流工作电压,供定时电路使用。

   2.定时开电路分析

   定时开电路由定时电阻Rl、电位器RP1、定时电容Cl和单结管VT1构成。    ,

   开关S2是定时开的单边自动延时开关,开关Sl为定时开的快速启动按钮。

   3.定时关电路分析

   定时关电路由定时电阻R4、电位器RP2、定时电容C3和单结管VT2构成。开关S4是定时关的单边自动延时开关。S3为定时关的快速启动按钮。

   4.执行电路

   由单向晶闸管VS1和继电器K构成。

   5.继电器触点

   继电器K的Kl-l-l触点为常开触点,Kl-l-2触点为常闭触点,用于对定时电容C2和C3进行彻底放电,以保证定时时间准确无误。

   继电器K的触点Kl-2-1与Kl-2-2是另外一组触点,用于对用电器的供电控制。

    接通电源后,因单结管VT1处于截止状态,晶闸管VS1无控制电压而截止,切断了继电器K的通电回路,继电器K不能吸合。


   图12-14所示是可调定时自动开关电路,这一电路能够实现周期性的定时开/关机。NJM2068DD整个电路由电源、定时开、定时关和执行电路构成。

   1.电源电路分析

   电源电路由电源变压器Tl、整流二极管VD1~VD4和滤波电容Cl构成。



   市电220V交流电压经Tl降压后,再由整流二极管VD1~VD4组成的桥式整流电路整流,由滤波电容Cl滤波后,在Cl上得到直流工作电压,供定时电路使用。

   2.定时开电路分析

   定时开电路由定时电阻Rl、电位器RP1、定时电容Cl和单结管VT1构成。    ,

   开关S2是定时开的单边自动延时开关,开关Sl为定时开的快速启动按钮。

   3.定时关电路分析

   定时关电路由定时电阻R4、电位器RP2、定时电容C3和单结管VT2构成。开关S4是定时关的单边自动延时开关。S3为定时关的快速启动按钮。

   4.执行电路

   由单向晶闸管VS1和继电器K构成。

   5.继电器触点

   继电器K的Kl-l-l触点为常开触点,Kl-l-2触点为常闭触点,用于对定时电容C2和C3进行彻底放电,以保证定时时间准确无误。

   继电器K的触点Kl-2-1与Kl-2-2是另外一组触点,用于对用电器的供电控制。

    接通电源后,因单结管VT1处于截止状态,晶闸管VS1无控制电压而截止,切断了继电器K的通电回路,继电器K不能吸合。
