1．指针式万用表检测变容二极管方法

    变容二极管也是一个PN结的结构，AML22CBW2AC所以可以通过测量它的正、反向电阻来判断其质量。图5-60是指针式万用表检测变容二极管时接线示意图。变容二极管的反向电阻从指针上看接

近为无穷大，指针几乎不动。对于变容二极管的软故障，这种方法无法确定，可以用代替检查法检查。

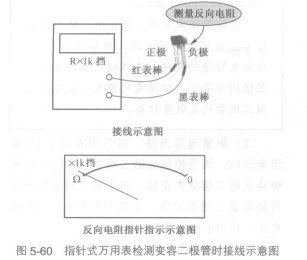

   图5-60指针式万用表检测变容二极管时接线示意图

   2．数字式万用表检测变容二极管方法

   使用数字式万用表检测变容二极管时，用PN结测量。在测量正向电压降时，红表棒接的是变容二极管的正极，黑表棒接的是变容二极管的负极。正常的变容二极管，在测量其正向压降时，表的显示为580～650( 0.58～0.65V)：测量其反向压降时，表的读数显示为溢出符号“1”。
