放大电路的闭环性能仿真实验
发布时间:2014/2/20 19:40:09 访问次数:722

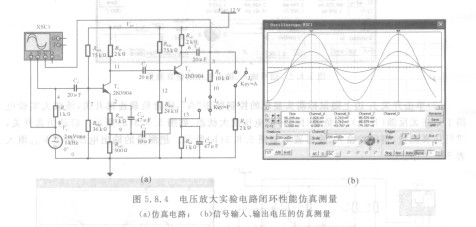

(1)在打开的图5.8.4(a)所示两级电压放大实验电路中，OADM997B闭合J，，断开J：，使放大实验电路工作在负反馈（闭环）状态。启动仿真开关，得到的输入、输出波形如图5.8.4(b)所示。把测量得到的信号源V sp输入信号V．。和输出电压峰值V。分别填入表5.8.1中。

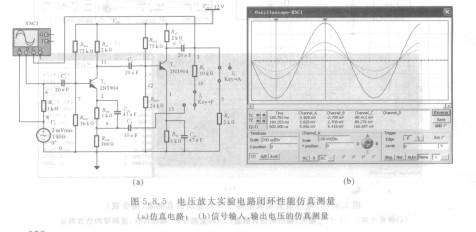

(2)闭合Ji，J2，得到结果如图5.8.5(a)所示电路。按照上述方法，启动仿真开关，进行仿真测量和仿真分析，得到如图5.8.5(b)和图5.8.5(c)所示，把测量得到的V。。，填入表5. 8.1，把测量得到的fL，fH填人表5.8.2中。
(1)在打开的图5.8.4(a)所示两级电压放大实验电路中，OADM997B闭合J，，断开J：，使放大实验电路工作在负反馈（闭环）状态。启动仿真开关，得到的输入、输出波形如图5.8.4(b)所示。把测量得到的信号源V sp输入信号V．。和输出电压峰值V。分别填入表5.8.1中。
(2)闭合Ji，J2，得到结果如图5.8.5(a)所示电路。按照上述方法，启动仿真开关，进行仿真测量和仿真分析，得到如图5.8.5(b)和图5.8.5(c)所示，把测量得到的V。。，填入表5. 8.1，把测量得到的fL，fH填人表5.8.2中。
