傅里叶分析是一种分析复杂周期性信号的方法，E28F008SA-120它将非正弦周期信号分解为一系列正弦波、余弦波和直流分量之和。根据傅里叶级数的数学原理，周期函数厂(t)可以写为

      F (t)一Ao+A1 cosa￡+A2 cos2cvt+…+Bi sina,t+B2 sin2cvt+…

     傅里叶分析以图表或图形方式给出信号电压分量的幅值频谱和相位频谱。傅里叶分析同时也计算了信号的总谐波失真(THD)，THD定义为信号的各次谐波幅度二次方和的二次方根再除以信号的基波幅度，并以百分数表示：

      1．构造电路

      构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图5.6.1所示。该放大黾路在输入信号源电压幅值达到50mV时，输出端电压信号已出现较严重的非线性失真，这也就意味着在输出信号中出现了输入信号中未有的谐波分量。

    2．启动交流分析工具

     执行菜单命令Simulate/Analyses，在列出的可操作分析类型中选择Fourier Analysis，则出现傅里叶分析对话框，如图5.6. 10所示。

    图5.6. 10   Fourier Analysis（傅里叶分析）对话框

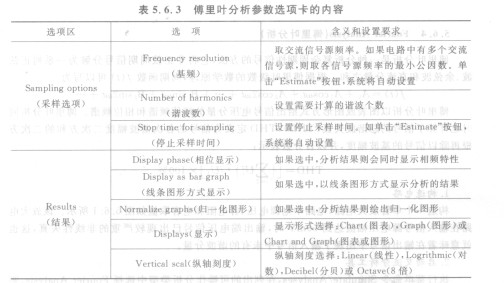

    傅里叶分析对话框中Analysis Parameters选项卡的设置项目及默认值等内容见      表5表5.6.3傅里叶分析参数选项卡的内容
