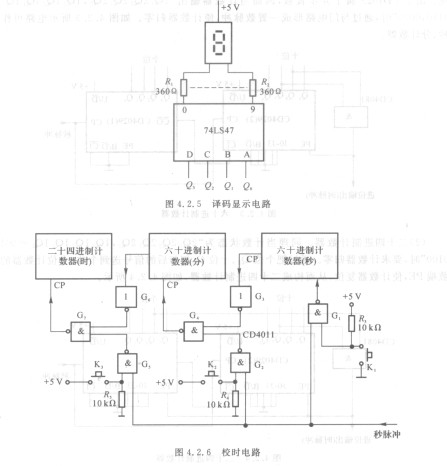

译码电路的功能是将“秒”“分”“时”计数器的输出代码进行翻译，A2611变成相应的数显示。用于驱动LED七段共阳极数码管的译码器常用的有74LS47。它是BCD-7段显示译码器／驱动器，其输出级OC门输出低电平有效。由74LS47和LED七段共阳极数码管组成的一位数码显示电路如图4.2.5所示。若将“秒”“分”“时”计数器的每位输出分别接到相应七段显示译码器的输入端，便可进行不囿数字的显示。在译码器输出与数码管之间串联的电阻R2为限流电阻，取360fl。

    校时电路

   数字钟启动后，每当数字钟显示与实际时间不同时，需要根据标准时间进行校正时，简单有效的校时电路如图4.2.6所示。

     校对“秒”时，采用等待校时。当进行校时时将琴键开关Ki按下，此时门电路Gi被封锁，秒信号无法进入“秒计时器”，此时暂停秒计时。当数字钟显示值与标准时间秒数值相同时，断开开关Ki，数字钟秒显示与标准时间秒计时同步运行，完成秒校时。

     校对“分”“时”的原理也比较简单，采用加速校时。例如：分校时使用G2，G3，G4三个与非门。当进行分校时时，按下琴键开关Kz，当G3输出高电平时，秒脉冲信号直接通过G2，G。门电路被送到分计数器中，使分计数器以秒的节奏快速计数。当分计数器的显示与标准时间相符，松开Kz即可。当松开Kz时，门电路G2封锁秒脉冲，输出高电平，门电路G4接受来自秒计数器的输出进位信号，使分计数器正常工作。同理，“时”校时电路与“分”校时电路工作原理完全相同。

     电阻R3，R4，Rs是为了避免开关闭合时电源短路而设置的。
