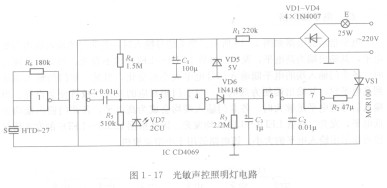

光敏声控照明灯电路如图1-17所示，它特别E0505D-1W适用于做楼梯走道照明灯，可

以起到节能的作用。

       电路由CD4069六非门集成电路、光敏元件、声传感器及晶闸管等组成。当

晶闸管VS1未导通时，市电经整流后，由R降压，VD3稳压后形成5V直流电压，供IC1工作。白天，光敏二极管VD7在光照下呈低阻状态，非门3的输入端为低电平，不受声音的控制，此时非门6的输出端为低电平，晶闸管VS1处于截止状态照明灯E不亮。夜晚，光敏二极管VD7因无光照而呈高阻状态，非门3将受非门2的控制。此时，若楼梯、走道有行人的走动声或其他声响，则在电陶瓷片声传感器S会接受声信号送人并转换成微弱的电信号，该信号经非门1做线性放大并经非门2反相后形成矩形脉冲波，经电容C。耦合至非门3，经非门4反相输出高平，再经VD6向C。充电，最终使非门6输出高电平并触发晶闸管VS1导通，照明灯E被点亮。照明灯E点亮后，IC靠C上的电荷维持供电。当声音消失时，非门4的输出端又恢复为低电平，VD6被反向偏置，C3通过R3放电，约15s后，非门5的输入端变为低电平，非门6的输出端也变为低电平，晶闸管VS1关断，照明灯E自动熄灭。
