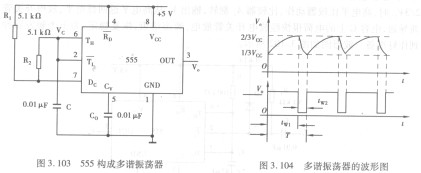

如图3. 103所示，由555定时器和外HFBR-4503Z接元件R构成多谐振荡器，脚2与脚6直接相连。电路没有稳态，仅存在两个暂稳态，电路也不需要外接触发信号，利用电源通过R，向C充电，以及C通过R2向放电端D。放电使电路产生振荡。电容C在2/3 Vc。和1/3 Vc。之间充电和放电，从而在输出端得到一系列的矩形波，对应的波形如图3. 104所示。

      输出信号的时间参数为

         r= twi+tW2

         tWl=0.7(Ri+R2)C

         tW2=0.7R2C

      式中tW，- vc由1/3 Vc。上升到2/3 Vc。所需的时间；

      tW2 -电容C放电所需的时间。

      555电路要求R与R均应不小于1kQ，但两者之和应不大于3.3 MQ。

      外部元件的稳定性决定了多谐振荡器的稳定性，555定时器配以少量的元件即可获得较高精度的振荡频率和具有较强的功率输出能力。因此，这种形式的多谐振荡器应用很广。
