表面安装二极管又称贴芹二极管或SMD二极管，各种类型二极管都有表面安装封装。在前面的各个实物图中，TPS61020DRCR无引线的二极管即为表面安装二极管。表面安装二极管有圆柱形和片状两种。圆柱形有@1.5mm×3.Omm、@2.7mm×5.2mm两种规格。该类型主要是开关二极管、稳压二极管、通用二极管。圆柱形表面安装二极管极性常用色环标记，距色环近的一端为二极管负极。

   片状表面安装二极管为塑料矩形薄片，有色带的一端为负极，尺寸一般为

3.8mmxl.5mmxl.lmm。表面安装二极管型号大都采用数字代码来表示，不同公司的产品，代码也不同。

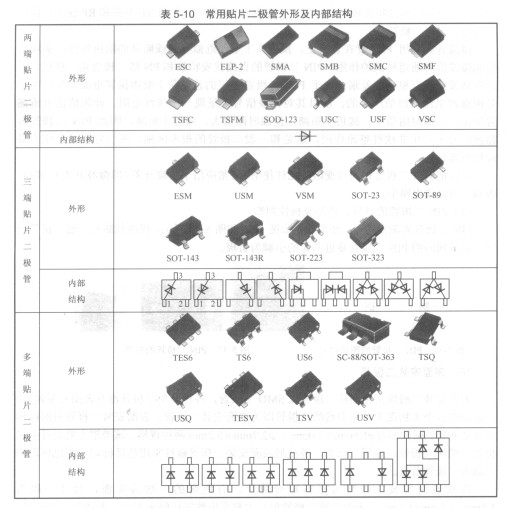

   常用的贴片二极管有稳压二极管、通用二极管、快速恢复二极管、开关二极管、肖特基二极管、瞬态电压抑制二极管、PIN二极管、变容二极管和低漏电流二极管等。前面介绍的各种二极管基本都有针脚式和贴片式，贴片二极管只是电子元器件的一种封装形式而已。常用贴片二极管外形及内部结构如表5-10所示。
