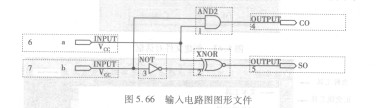

只要重复上述两步，就可连续XM0860SH-DL0601选取图元。74系列符号的输人方法和图元的输入方法相似，只要在“Symbol Libraries”框中选择“…＼maxplus max21ib＼mf” 路径即可。图元的符号表示采用美国标准，与我国标准有所不同。输入图元时，也可在“Ente。Symbol”对话框中的“Symbol Name”框上直接写入图元的名称。放置输入、输出引脚，放置方法与放置图元相似，即在图形编辑器窗口的空白处双击鼠标左键，就可显示“Enter Symbol”对话框。只要在“Symbol Name”框中键入“INPUT”，然后单击“OK”按钮，符号“INPUT”就会显示在图形编辑器中。若在“Enter Symbol”对话框中键人“OUTPUT”，则“OUTPUT”也就会显示出 如果需要需输入高电平、低电平时，可用电源( Vcc)和地(GND)，输入方法同上。

    如果需要连接两个端口，可将鼠标移到其中一个端口上，这时鼠标指示符自动变为“+”形状，然后一直按住鼠标左键并将鼠标拖到第2个端口，放开左键，则一条连线被画好了。如果需要删除一根连线，可单击此线使其成高亮线，然后手按“Del”键即可。当两条线相交时，可用“连接焦接断”工具选择通断。如果要重复放置同一个符号，可用复制符号的方法，这样可提高图形输入的速度。复制符号的具体方法是将鼠标放在所要复制的符号上，按“Ctrl”键和鼠标左键不放，同时拖住鼠标，并把它放在指定位置，这样就可复制符号了。另外，还可用“copy”和“paste”命令进行。右键菜单和工具中有旋转、翻转工具，可对符号、引脚或引线进行水平或垂直翻转，或旋转900、1800、2700。除了引脚以外，对引线也可进行命名。方法是选中需命名的引线，然后输入名字。对于n位宽的总线A命名，可采用A[ n-l.．0]形式，其中单个信号可用AO、Al、A2、…、An形式。同一名称的引线即使在图形中不相连，它们在逻辑上也是相连的。因此，对较长或较难连通的连接线，只要将它们命名为同一名称即可相连。

    注：如果引线与引脚同名，则表示这条引线与引脚是相连的。但不能存在相同名称的引脚。
