怎样检测单向晶闸管？

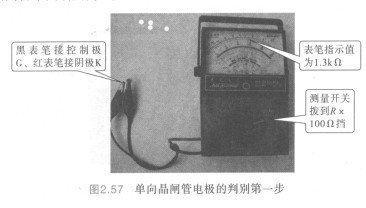

    答：单向晶闸管的控制极G与阴极K之间只有一个PN结，因此它们之间的正、反向电阻和普通二极管一样，QS3VH16233PAG而阳极A与控制极G之间有两个反向串联的PN结，阳极A与阴极K之间的正、反向电阻均应很大，根据这个原理就可以判别出晶闸管的极性。判别方法如下：先将万用表置于R×100Q挡（或尺×lk挡），用黑表笔接触某一电极，用红表笔依次接触另外两个电极，分别测量任意两电极之间的正、反向电阻，若找出一对电极的电阻为低阻值( 100Q～lkQ)，则此时黑表笔接的是控制极G、红表笔接的是阴极K，剩下的一极为阳极A，如用MF47型万用表的尺×100Q挡，测MCR100-8型单向晶闸管的电阻值，用万用

表的黑表笔接G极，红表笔依次接触其余两只电极，测得其电阻值为1.3kQ，如图2.57、图2.58所示；改用红表笔接栅极，黑表笔依次接触其余两只电极，测得其屯阻值均为o。。由此说明MCR100-8型单向晶闸管中间引脚为G极。

    选用万用表的最高电阻挡，测量阳极A与控制极G之间、阳极A与阴极K之间的电阻。若阻值很小，并用低阻挡再量阻值仍较小，表明晶闸管已击穿，管子是坏的。阳极A和阴极K之间的正向电阻值（阳极接负表笔，阴极接正表笔时的阻值），反映晶闸管正向阻断特性，阻值越大，表示正向漏电流越小。阳极与阴极之间的反向阻值反映晶闸管的反向阻断特性，阻值越大，表示反向漏电流越小。
