导线的连接与交叉规则
    在电路图中，元器件间的连接导线用实线表示。BC352239AU导线在电路图中，有的会交叉，有的会相连。在电路图中相连的导线中间有个小黑点，而交叉的导线没有小黑点，如图1-15所示为连接的导线和交叉的导线。

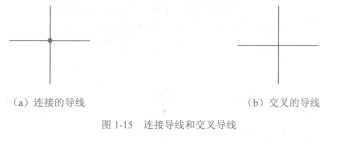

    图1-15连接导线和交叉导线

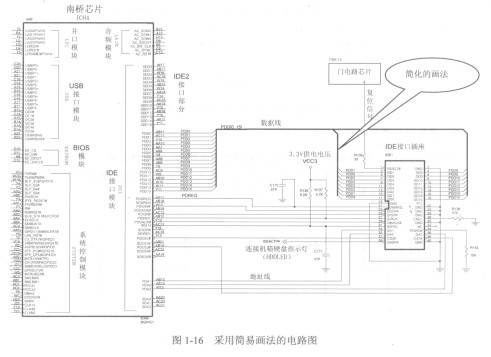

    另外，在电路图中，有些连接导线用简化的画法。如图1-16所示电路图中，南桥芯片与IDE接口插座之间的部分连接线就用了简化的画法，在它们之间用一条粗的直线表示导线，分别对应连接到另一端对应的位置，表示这里有16条导线分别将南桥芯片与IDE接口插座的PDDO与PDDO、PDD1与PDD1至PDD15与PDD15连接在一起，而这16条导线之间并不连续。
