电路中总共有4个按键，分别设计在左右两侧各两个按键，ESP100-15S所使用的按键规格是小型侧面按键，实际使用的是ALPCSKRELGE010系列，俗称“小乌龟开关”，主要考虑到这一类型的按钮外形小巧，接触片为左右展开型，业余条件下焊接容易，而且底部带两个安装定位用的小支柱，可以作为受力点，确保焊接到PCB上的按钮安装稳定，便于按动。同时使用侧按开关的目的也是为了在今盾制作外壳时为方便设置按键杆做考虑。
    电源电路元器件选型
    实际选择的LDO型号为PAM3101SOT- 23封装。选用PAM3101的主要原因是利用其低压差的优点，因为设计前考虑到电路可能使用聚合物电池供电，PAM3101只需要0.18V的压差即可，也就是说如果需要输出3.3V电压，则输入电压只需要大于3.48V即可，而传统的AMS1117输出3.3V时需要4.4V的输入电压，不适合聚合物电池供电。

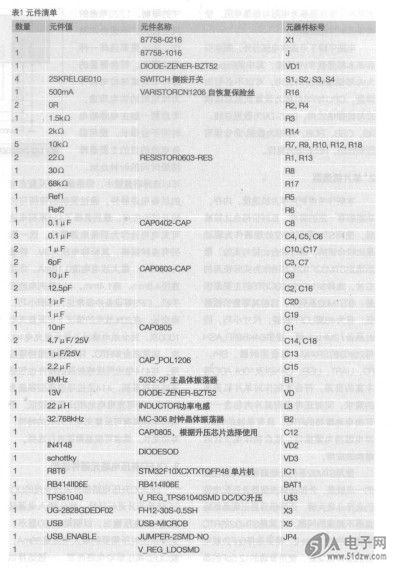

    本制作所需元件清单如表1所示。


    由于STM32-103C系列资源很丰富，本应用的重点功能也是驱动UG-2828真彩色OLED屏，所以除了电源电路以外，剩余的电路基本都是围绕着STM32芯片配套的辅助电路。整个核心电路结构基本可以视为一个STM32最小板与OLED驱动板的组合，所以整体电路结构相当简单，分成电源电路、OLED电路、单片机电路3个主要部分。
    电路主供电部分由Micro USB引入5V直流电。由于单片机及OLED显示屏逻部分提供需要3.3V供电，电路中使用了一LDO，实现5v转3.3V的降压功能。如果想提高电源效率，也可使用DC/DC型降往电路，这里的3.3V电压主要供逻辑部分使用，其电流不大，所以选择使用LDO进行转换。
