一个齐纳二极管的Vz=7.5 、V，Zz=5Q。画出等效电路。
    给定齐纳二极管的Iz变化1 mA时，vz变化了38 mV，P87C52齐纳阻抗VZ是多少？

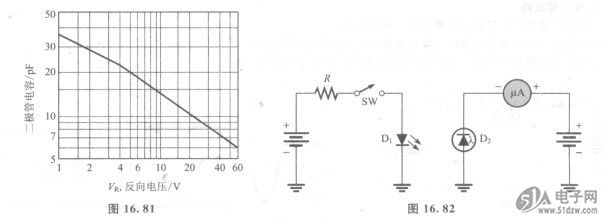

    图16.81是某个变容二极管的反向电压与电容的关系曲线。如果Vn从5V变化到20 V，确定电容的变化。
    参考图16.81，确定产生25pF的电容所需要的VR的值。
    当图16.82中的开关闭合时，微安计的渎数将会增加还是会减小？假设D1和D2是光耦合的。


    没有入射光，光电二极管中却有一定数量的反向电流，该电流叫做什么电流？
    故障诊断与排除

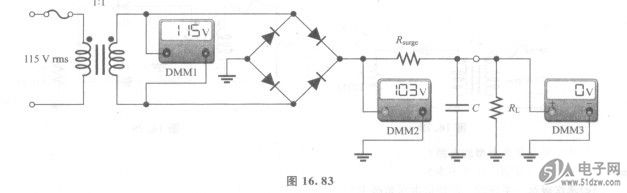

    根据图16. 83中的仪表读数，确定整流器是否正常工作。如果工作不正常的话，确定最可能的故障是什么。
    DMM1是交流电压表，DMM2和DMM3是直流电压表。


    图16. 84中的每一部分都给出了整流器输出电压的示波器显示。
    对于对图16. 85中标出的节点l和节点2上的各组测试电压，确定它们是否正确，如果不正确，找出最可能的故障。一旦问题确定后，说明应该如何解决这些问题。
