面包板，真方便，电路不熟作试验，
    面板构成有两种，差异之处是两边，
    多次使用面包板，要防簧片弹性变，
    体大、质大、功率大，放在板外粗线连。
    面板插接有技巧，集成电路先插好，
    后插阻客元器件，引线套管不剪脚，
    集成引脚要修整，方向一致莫插倒，
    先连电源和地线，不同颜色作记号，
    拉直导线留裸头，折成直角插牢靠，
    线贴面板要美观，横平竖直莫相交，
    并联电，容去耦合，抑制高频抗干扰，
    所有地线连一起，工作正常莫烦恼，
    引脚序号标图上，调试、查找都明了。
    在电路尚不成熟的情况下，直接制作印制电路板可能是不利的，L6229DTR因为调试中变动较大，不仅要多次更换元器件，甚至电路也要改变，而印制电路板经多次焊接容易损坏，在电路更改时印制板可能不适用。因此，可靠的方案是先在面包板上接插试验，待调试成功、电路基本定型后再制成印刷电路板。

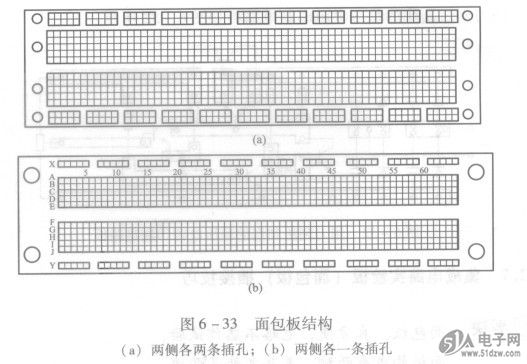

    面包板由分组相连的很多插孔构成，常用的有两种形式，如图6-33所示。
    图6-33所示的面包板上小孔孑L心的距寓与集成电路引脚的间距相等。板中间槽的两边各有65 x5个插孔，每5个一组，纵向5个孔A、B、C、D、E是相通的，水平方向的相邻孔是绝缘的。板中间有两排65组插孔，双列直插式集成电路的引脚分别插在两边，每个引脚相当于接出4个插孔，它们可以作为与其他元器件连接的引出端，接线方便。


    图6-33 (a)的面包板和图6-33 (b)的不同，差异之处是两边各有两条11 x5的插孔，每一条是相通的，用它们作为公共信号、地线和电源线时不必加短接线，使用起来比较方便。这种面包板的背面贴有一层泡沫塑料，目的是防静电，但插元件时容易把弹簧片插到泡沫塑料中去，造成接触不良。因此，在使用时一定要把面包板固定在硬板上。
    使用面包板作试验比用焊接方法方便，容易更换线路和器件，而且可以多次使用。在多次使用面包板中，弹簧片会变松，弹性变差，容易造成接触不良，而接触不良和虚焊同样不易查找。因此，多次使用的面包板应从背面揭开，取出弹性差的弹簧片，进行修复再插入原来的位置，这样可以使弹性增强，增加面包板的可靠性和使用寿命。
    另外，要注意面包板的使用场合。体积大、质量大或功卒大的元器件无法在面包板上插接，因为面包板插孔很小，这类大元器件的引线较粗，此时，只能将元器件放在板外，用单股硬导线焊在引线上，再插入面包板。面包板不适用于频率很高的电路，因为面包板的引线电感和分布电容都比较大，对高频电路性能影响很大。面包板最适用于集成电路，特别适用于数字集成电路，因为数字集成电路通常工作频率不高而且功率较小，所用阻容元器件也少。分立元器件电路采用面包板就比较困难，功率大的电路更不能应用面包板。
