识读电路原理图，整体功能搞清楚，
    判出信号的流程，化整为零画框图，
    直流供电在右边，分析通道主与辅，
    平时多看多分析，不懂就问有好处。
    电子产品的电路原理图（或称电路图）由于要实现的功能和达到的目的不同，AT91SAM7S128-MU其简繁程度也不同。简单的电路图只有一个单元电路、几个元器件，复杂的电路图往往包含许多单元电路、成千上万个元器件，但基本的看图方法则是通用的。
    (1)搞清楚电路图的整体功能。电子产品的电路图是为了完成和实现这个设备的整体功能而设计的，搞清楚电路图酌整体功能可在宏观上对该  电路原理图，电路有一个基本的认识，这是看图识图的第一步。电路图的整体功能可以整体功能搦清

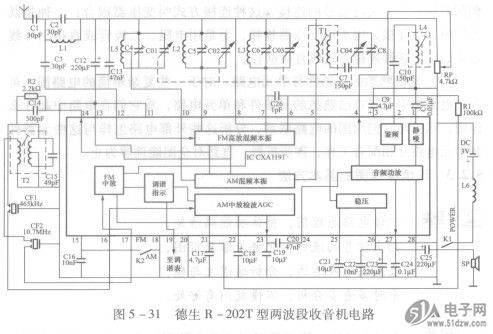

从设备名称人手进行分析。例如图5-31所示德生R- 202T型两波段收音机电路图，其功能是接收调幅与调频无线电广播。
    (2)判断出电路图的信号流程方向。电路图一般是以所处理的信号流程为顺序、按照一定的习惯规律绘制的。分析电路图总体上也应该按照信号处理流程进行。因此，分析一个电路图时需要明确该图的信号处理流程方向。
    根据电路图的整体功能，找出整个电路图的总输入端和总输出端，即可判断出电路图的信号处理流程方向。例如，在图5 - 31所示收音机电路图中，接收天线输入端，扬声器输出端。
    (3)化整为零，画出框图。以主要元器件为核心，将电路图分解为若干个单元电路，并画出框图。掌握了电路图的整体功能和信号处理流程方向，便对电路有了一个整体的了解，但是要深入地具体分析电路的工作原  理，还必须将复杂的电路图分解为具有不同功能的单元电路。

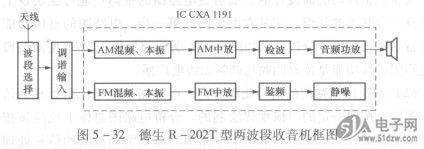

     一般来讲，晶体管、集成电路等是各单元电路的主要元器件。因此，可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将化整为零画瞧  电路图分解为若干个单元电路，并据此画出电路原理框图。框图有助于掌握和分析电路图。例如图5 - 31所示收音机的框图如图5-32所示。
