1．用  途
    E2 PROM编程器。
    2．原  理

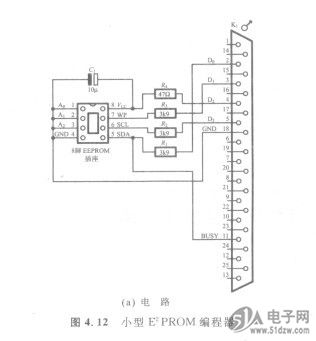

    电路如图4. 12(a)所示，图4.12(b)为实物图。74HCT11D使用I2C总线的E2 PROM编程器不可能比该电路再简单了。该电路使用一个8脚的集成电路插座，一根5芯电缆和一个用于将其连接到个人计算机并行端口的插头组成。电源由计算机提供。这种方法容易可行，因为所有的Ez PROM都使用CMOS技术，计算机只需提供几毫安的电流。
    图4.12  小型E2 PROM编程器


    电阻Ri～R4用来实现接口隔离，防止因芯片方向插错而损坏芯片和计算机接口。电容器Cl缓冲编程期间PC机提供的编程电压，只有电阻Ri是必不可少的，因为它可以减弱输入输出信号的振荡性，其他几个电阻元件只起到保护作用。电容器折叠放在集成插座中，而4个电阻则放在25针的插头中。
    如果经常使用该编程器，集成插座最好使用ZIF插座，但美中不足的是，这种插座最小的也有14个管脚。
    写入和读出程序既可以在DOS环境下编写，也可以在Windows下编写，请参考相关资料。
