1．肖特基二极管特点和主要应用解说
    肖特基二极管全称是肖特基势垒二极管SBD( Schottky Barrier Diode)，DS450-3-004它是近年来发展起来的一种二极管。肖特基二极管广泛应用于开关电源、变频器、驱动器等电路，作为高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作为整流二极管、小信号检波二极管使用。
    2．外形特征和内电路解说

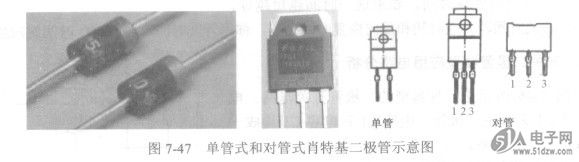

    肖特基二极管分为有引线和表面封装（贴片式）两种封装形式。采用有引线式封装的肖特基二极管有单管式（两根引脚）和对管式（双二极管，三根引脚）两种封装形式，如图7-47所示。在单管中，标有色环的一端为负极。对管中，型号正面对着使用者时，从左向右分别是1、2、3脚。


    图7-47单管式和对管式肖特基二极管示意图

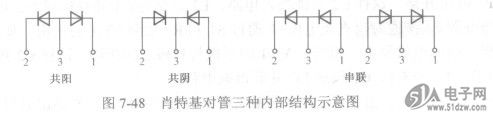

    有引脚的肖特基对管又有共阳（两管的正极相连）、共阴（两管的负极相连）和串联（一只二极管的正极接另一只二极管的负极）三种引脚引出方式，如图7-48所示。
    图7-48  肖特基对管三种内部结构示意图
    图7-49  肖特基二极管的一种应用电路


    采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式，且内电路具体形式达十多种。
    3．肖特基二极管应用电路分析
    如图7-49所示是肖特基二极管的一种应用电路，这是肖特基二极管在步进电动机驱动电路中的应用，VD1、VD2、VD3和VD4为肖特基二极管。


    利用肖特基二极管的管压降小、恢复时间快的特点，大部分电流就流过外部的肖特基二极管，集成电路Al内部的功耗就小了很多，提高了热稳定牲能，也就提高了可靠性。
