桥堆由4只二极管构成，4只二极管封装在一起，IFR3500形成一个整体，引出4根引脚。桥堆通常用来构成桥式整流电路。它的两个引脚作为交流电压输入端，即标有“～”符号的两个引脚。如表7-17所示是柝堆直流输出电压极性解说。

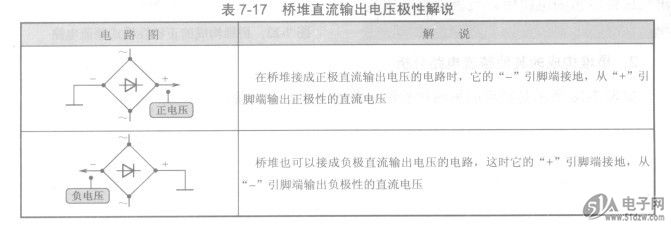

    表7-17桥堆直流输出电压极性解说


    半桥堆如图7-22所示，其中，图7-22 (a)所示是一种特殊半桥堆的外形示意图，图7-22 (b)所示是它的内部结构示意图。内部的两只二极管彼此独立，两只二极管的电极之间不相连接。这种半桥堆在应用时更为灵活，在外电路中可以方便地连接成各种形式的应用电路。根据这种半桥堆内部结构和外形示意图，可以方便地识别出它的各引脚作用。


    桥堆参数识别方法解说
    桥堆的外壳上通常标出QL-xA，其中QL表示是桥堆，xA表示工作电流。例如，某桥堆上标出QL-3A，这表示它是工作电流为3A的桥堆。
