如图3-36所示是双联同轴电位器构成的立体声平衡控制器电路，500024-2481电路中的RPl-1、RPl-2是双联同轴电位器构成的立体声平衡控制器，RP2-1和RP2-2是双联同轴电位器构成的双声道音量控制器电路。
    R声道信号受到等量衰减。
    RP1·1动片与地间阻值增大，RP1·2动片与地间阻值减小，这样R声道信号衰减量增大，R声道低放电路输出减小，L声道低放电路输出增大。
    RPl-1动片与地间阻值减小，RP.1-2动片与地端间阻值增大，结果L声道低放电路输出减小，R声道低放电路输出增大。
    由上述分析可知，通过调整RPl-1、RPl-2可以实现立体声平衡。电路中，电阻Rl、R2的作用是减小因RPl-1、RPl-2带来的插入损耗。


    圈敏感电阻器典型应用电路分析
    这里讲解-些敏感电阻器醐典型凌用瞧路，隧使对敏感瞧愆勰疲用电路脊一个初步了解。
    NTC热敏卷阻器挪剃濑涌电路分析i

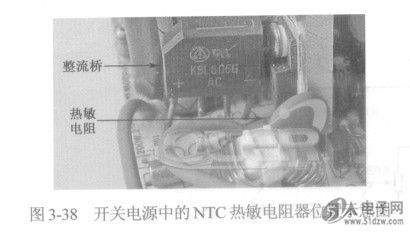

    NTC热敏电阻器是负温度系数的，温度升高后阻值下降。如图3-37所示是NTC热敏电阻器抑制浪涌电路，这是PC开关电源中的抑制浪涌的应用电路，电路中的NTCR1是NTC热敏电阻器，用来抑制开机时的浪涌电流。
