数字平板电视机的单元电路模块划分完成便可对各单元电路模块的电原理图进行识读分析，02-09-6122通常在对单元电路模块电原理图进行分析时，可从音频信号处理流程、视频信号处理流程、控制信号处理过程、供电系统工作过程四个方面展开。
    (1)音频信号处理流程

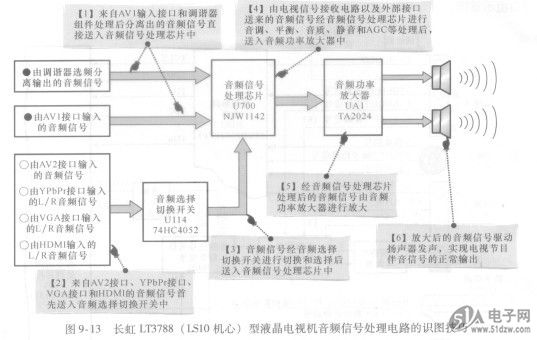

    电视信号接收电路和接口电路送来的音频信号，送入音频信号处理电路中进行处理后，再送人音频功率放大器中进行放大处理，去驱动扬声器发声。图9-13所示为长虹LT3788（LS10机心）型液晶电视机音频信号处理电路的识图技巧。


    (2)视频信号处理流程

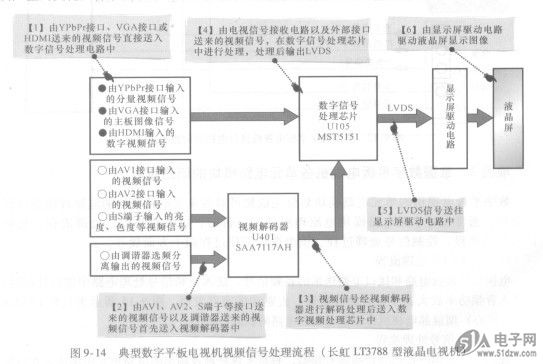

    视频信号的识图技巧与音频信号相似，只是实现处理及输出的电路单元中集成芯片有所不同。该过程实现的是视频信号的处理，采用的集成芯片为对视频进行解码、A-D转换和数字视频处理的集成电路，如图9 - 14所示。读者应重点掌握视频信号在经过各模块处理后所产生的变化及各集成芯片的功能。
    电视信号接收电路和接口电路送来的视频图像信号，送入数字信号处理电路中进行处理后，输出LVDS．经屏线驱动液晶屏显示图像。
