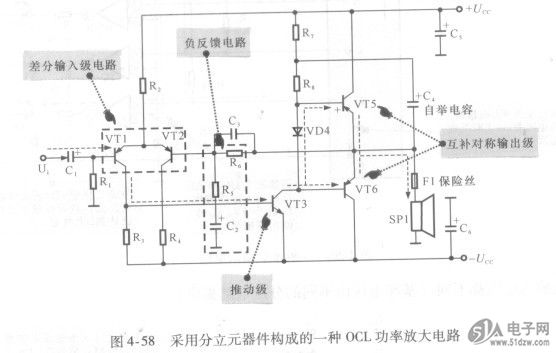

图4-58所示为采用分立元器件构成的一种OCL功率放大电路。BFCN-1840+电路中VT1和VI2构成差分输入级电路、VT3构成推动级，VT5和VT6是互补对称输出级，VD4是VT5和VT6的静态偏置二极管，是正、负对称电源。Fl是熔丝（俗称保险丝），用来保护功放管和扬声器。
    图4-58采用分立元器件构成的一种OCL功率放大电路


    【专家热线】
    Q：OCL功率放大电路与OTL功率放大电路有什么区别？
    A：OCL是英文Output Capacitor Less的缩写，意为无输出电容o OCL功放电路是在OTL功放电路的基础上发展起来的。OCL功放电路与OTL功放电路相比具有以下特点：
    ◆采用两组电源供电，使电路结构复杂了一些。由于使用了正、负电源，在电压不太高的情况下，也能获得比较大的输出功率。
    ◆省去了输出端耦合电容，使放大器低频特性得到扩展。
    ◆由于没有输出电容隔直，要设有扬声器保护电路。
    ◆输出端静态工作电压为OV，这是检修OCL功放电路的重要参数。
