钽电解片式电容器简称为钽电容，其外G8P-1C4P DC24V形结构如图5-17所示。在各种电容器中，钽电解片式电容器的单位体积容量最大，在容量超过0.33 UF的表面安装元件通常都采用钽电解片式电容器。由于这种电容器的电解速度快，因此，在需要高速运算处理的大规模集成电路中应用最为广泛。

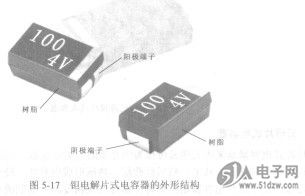

   图5-17钽电解片式电容器的外形结构


   铝电解片式电容器
   铝电解片式电容器按照封装形式的不网可以分为树脂封装和金属封装两大类，在其外子产品装配技术与技能实训（修订版）壳上，深色的标记代表负极，容量值及耐压值均在外壳上标明。图5-18所示为典型金属封装型铝电解片式电容器。

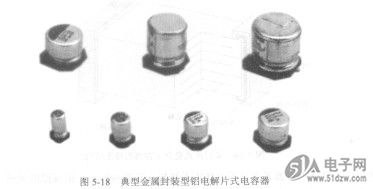

    图5-18典型金属封装型铝电解片式电容器


    铝电解片式电容器是将高纯度的铝箔经电解腐蚀成高倍率的附着面，然后在弱酸性（硼酸或磷酸等）溶液中进行阳极氧化，形成电介质薄膜（阳极箔）。同样方法，将低纯度的铝箔经电解腐蚀成高倍率的附着面，作为阴极箔。接下来，将电解纸夹于阳极箔和阳极箔之间卷绕成电容器芯子，经电解液浸透，最后用密封橡胶把芯子卷边封口并用耐热性环氧树脂（树脂封装型铝电解片式电容器）或铝壳（金属封装型铝电解片式电容器）封装。
