把图12. 18(c)的输入电路与图12. 19 (c)的输出电AS5045路组合起来，就成了示于图12.20的绝对值电路。为慎重起见，把各部分的电流代人由Q．、Q2、Q4、 图12. 21示出了电流放大倍数p=ioo时的模拟结果。R，是为了减小因卢引起的误差而追加的电阻。把插入的R．用卢大的晶体管替换，也可以减小这个误差。


    图12. 21  图12. 20的绝对值电路的输入输出特性的模拟结果

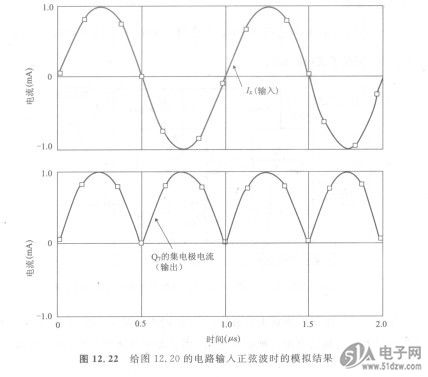

    图12. 22示出给这个改良版的电路输入正弦波电流的结果。在输入电路为正的情况下，输出的电流值与输入电流值相同。在输入电流为负的情况下，输出反转了符号的值，这表明能够实现绝对值函数。不过，当使用基于跨导线性电路的绝对值电路时，即使使用同样的器件，还能够设计出工作速度更高的电路。
