现在对所设计的内部8bit△∑型A-D转换器G6C-1114P-US DC24进行瞬态解析。
    首先输入振幅为o．7V、频率在lookHz附近(97. 65625kHz)的正弦波信号，进行瞬态解析，对各部分分析。能看到不太完善的信号频率的值，不过这也是后面进行频率解析的理由。
    图11.14示出输入波形U、内部端子y的电压、输出数据Vc（把输出数字数据用理想D-A转换器变换成模拟电压的形状）、给输出数字数据加低通滤波器的VM，N端子的电压波形。给输入端加正弦波、进行模拟一数字变换的结果，数字数据V。明显地也是正弦波。这就是正弦波正好进行了模拟一数字变换的结果。


    图11.14内部8bit低通AE型A-D转换器的工作波形

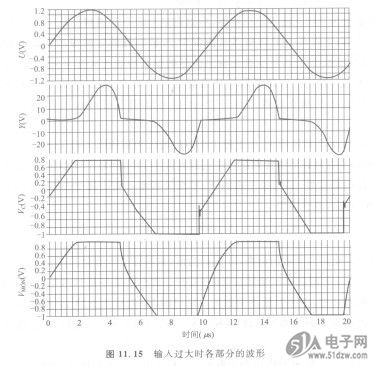

    现在来讨论当输入了振幅超过设计的输入振幅范围的信号时，各部分的工作是怎样变化的。图11. 15示出输入了1.2V振幅的信号时进行模拟的结果。当输入信号U超过1．OV时，D-A转换器应该努力追随输入信号。但是由于±1V的输出范围所限，无法追随。因此，作为内部的积分输出端的y端的电压上升到30V附近。由于即使输入电压U返回到±1V的范围内，y端的电压并没有立即返回，所以内部A-D转换器饱和。其结果，进行模拟一数字转换的V M()N端的输出，变成了输入的正弦波被截断的波形。在使用OP放大器的放大电路的场合，当输入电压超过输入的范围时，电路也会因内部的饱和而输出奇怪的波形，所以这个动作与OP放大器也是相同的。
